Heltec V4 SAW filter upgrade

Uit MeshWiki

Inleiding

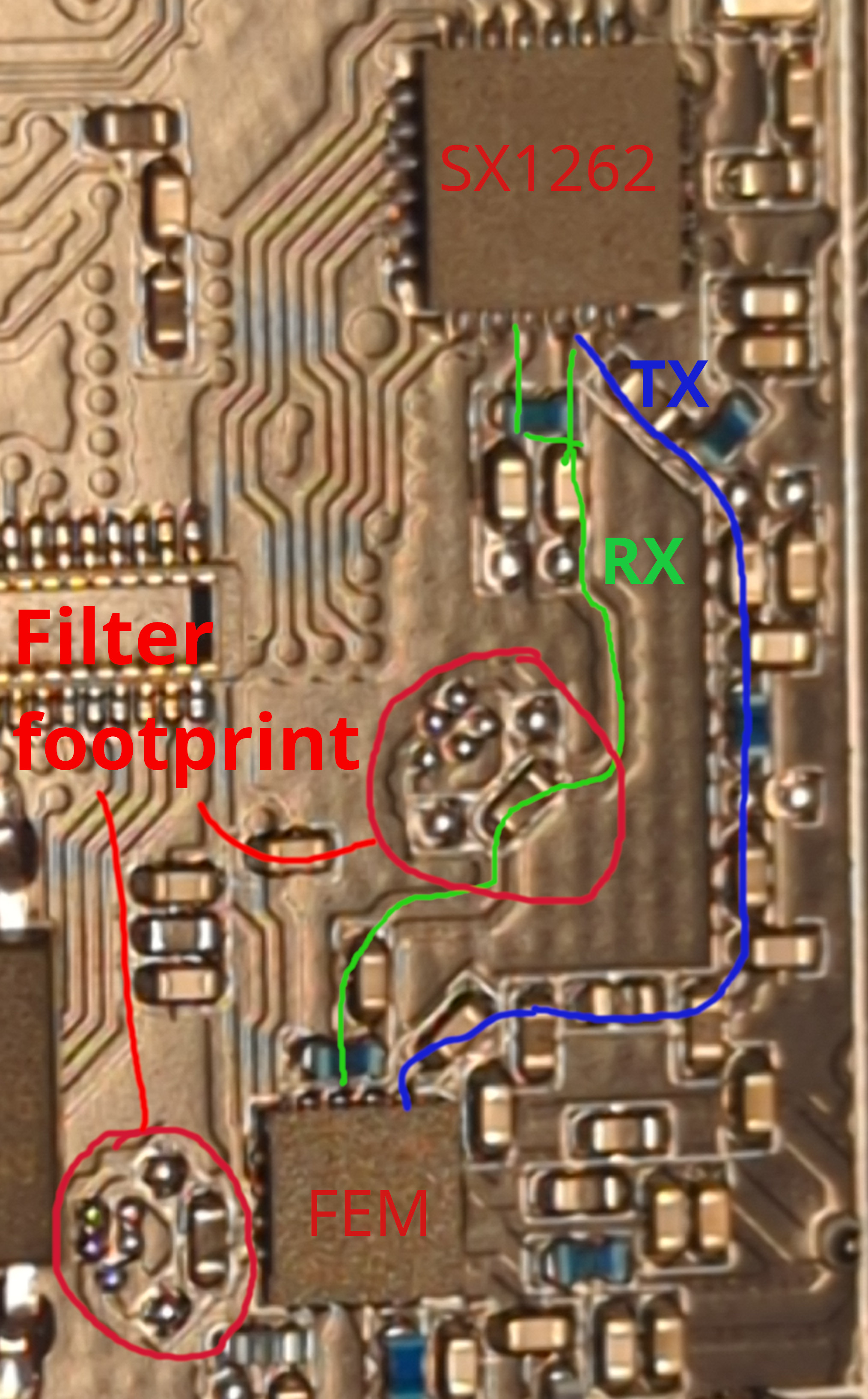

RF path van de Heltec V4

De Heltec V4 bevat naast de SX1262 LoRa chip een zogenaamde front end module (FEM). Deze FEM is een combinatie van een power amplifier (PA) en low noise amplifier (LNA). Waar de PA zorgt voor het extra zendvermogen (ten opzichte van een losse SX1262), geeft de LNA een gevoeligheidsboost aan de ontvanger.

Echter, deze extra gevoeligheid zorgt er ook voor dat de ontvanger extra gevoelig is voor storing (iets met dat een gratis lunch niet bestaat...). In omgevingen met veel ruis (nabij 4/5G torens etc) kan dit er voor zorgen dat er bijna niks ontvangen wordt.

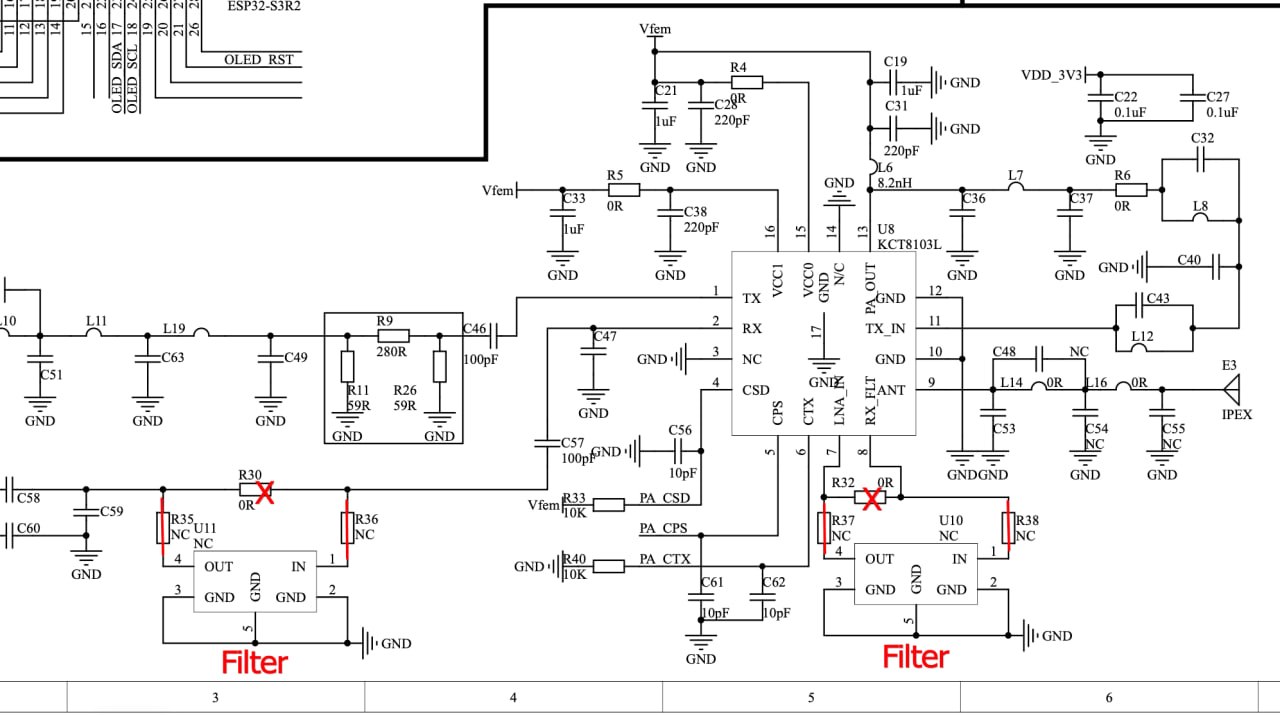

De SAW filters in het schema van de V4

Het blijkt dus dat het zend en het ontvangst pad dus apart zijn. Dit geld voor iedere SX1262. Het is dus mogelijk om filters aan alleen het ontvangst pad toe te voegen. Laat Heltec dit nou ook bedacht hebben... Er zitten namelijk footprints op de V4 waar SAW filters op gesoldeerd kunnen worden. Filters in meervoud, want er kan er een vóór en een ná de LNA.

⚠️ Alle handelingen die naar aanleiding van dit artikel worden uitgevoerd zijn uiteraard op eigen risico!

Benodigdheden en instructies

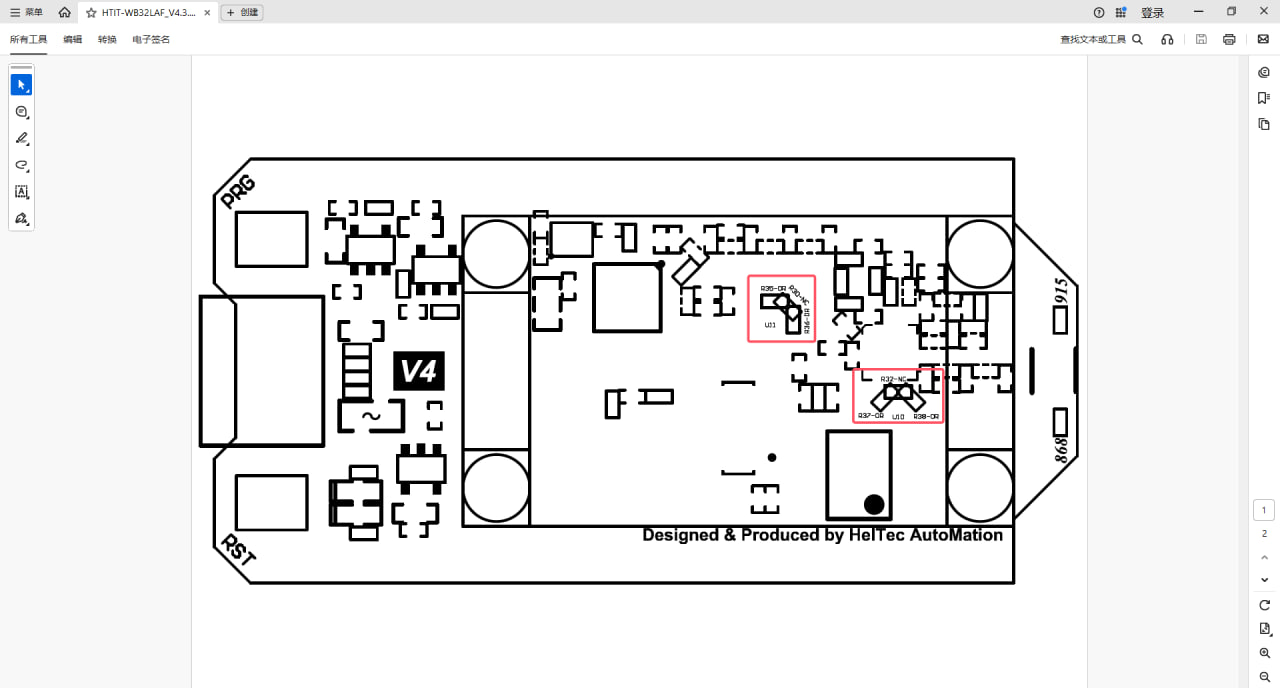

SAW filter locaties zoals gedeeld door Heltec

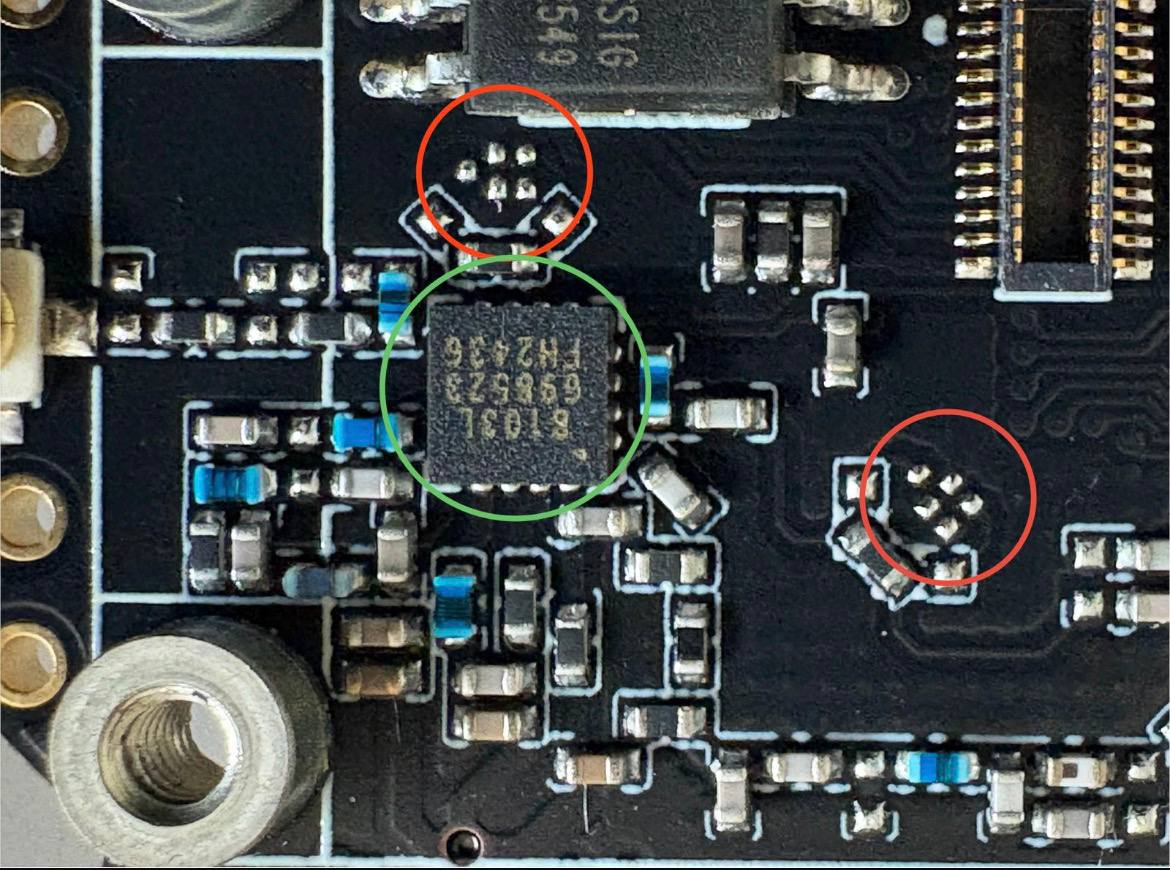

Close up van de FEM (groen) en filter footprints (rood).

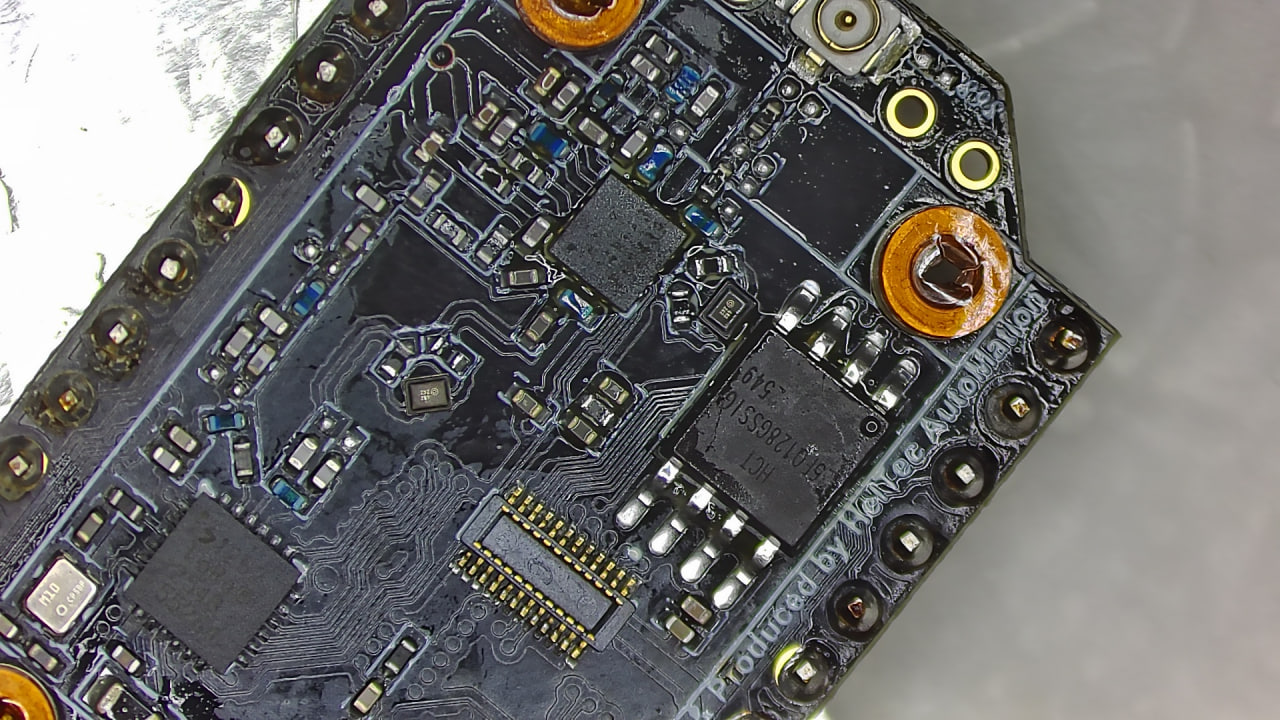

Heltec V4 met 2 SAW filters

Heltec heeft de volgende gegevens gedeeld via Telegram[1]:

Two SAW filter footprint positions have been reserved:
U10: before the LNA
U11: after the LNA

To install a filter at U10:
Remove resistor R32
Solder R37 and R38 with 0Ω resistors (0402 package)

To install a filter at U11:
Remove resistor R30
Solder R35 and R36 with 0Ω resistors (0402 package)

Recommended filter models:
868 MHz: B39871B4377P810
915 MHz: B39921B4344P810

Om twee filters te solderen heb je dus minimaal de volgende boodschappenlijst nodig:

  • 2x Qualcomm B39871B4377P810 (SAW filter)
  • 4x 0402 0Ω weerstand / jumper
    • Slechts twee stuks nodig als je de bestaande jumper verplaatst.
    • Bijvoorbeeld: Panasonic ERJ-2GE0R00X


De 868 filters en 0402 0Ω weerstanden kunnen besteld worden bij bijvoorbeeld Digikey[2] of Mouser[3]. Beide zijn gericht op verkoop aan bedrijven, maar ook als particulier kun je een bestelling plaatsen. Houd wel rekening met vrij hoge verzendkosten als je een kleine order plaatst (wordt verzonden uit de VS).

De SX1262 en FEM bevinden zich onder het scherm. Het solderen van componenten op micro niveau voert te ver om op deze pagina uit te legen. Dit is zeker geen werkje is voor beginnende soldeerders!

Verder kan het helpen om de flash chip (de SOIC8 package naast de FEM) even los te solderen om ruimte te maken rond de FEM.

LNA firmware settings

Sinds MeshCore versie 1.16[4] is de LNA standaard uitgeschakeld[5]. Beetje jammer als je net met veel moeite die filters op je V4 hebt gebakken...

Gelukkig is het sinds versie 1.17.0[6] mogelijk om de LNA via de repeater CLI in te schaken[7]. Dit kan middels het volgende commando:

set radio.fem.rxgain on

Voor companions is dit op moment van schrijven helaas nog niet mogelijk. De enige opties zijn 1.15 te blijven gebruiken of om zelf firmware te compileren.

  1. ↑ https://t.me/meshcorenet/19905/83008
  2. ↑ https://www.digikey.nl/short/dcmq2d22
  3. ↑ https://mou.sr/4xoQry2
  4. ↑ https://blog.meshcore.io/2026/06/06/release-1-16-0
  5. ↑ https://github.com/meshcore-dev/MeshCore/pull/2439
  6. ↑ https://blog.meshcore.io/2026/08/09/release-1-17-0
  7. ↑ https://github.com/meshcore-dev/MeshCore/pull/2140
